SIEMENS SIMATIC PLC S7-200 SMART, 드라이브 G120 엔지니어링 서비스 및 HMI 작화
위치: 가축 분뇨 정화처리장 내 지멘스 PLC, HMI 및 드라이브
모델명: SIMATIC S7-200 SMART, HMI, SINAMICS G120
내용: 수입 설비를 처음 국내로 수입하여 설치하였으나 동작 안함
설비에 사용된 다양한 지멘스 제품 프로그램 수정 작업 요구
SIEMENS S7-200 SMART 및 G120 프로그램 작성 및 시운전
조치: 전체적인 지멘스 프로그램 수정 작업이 필요한 것을 확인
프로그램 전용 소프트웨어를 통해 PLC에 접속하여
공정 작업에 맞는 프로그램 작성 진행
HMI 작화도 같이 병행해서 작업

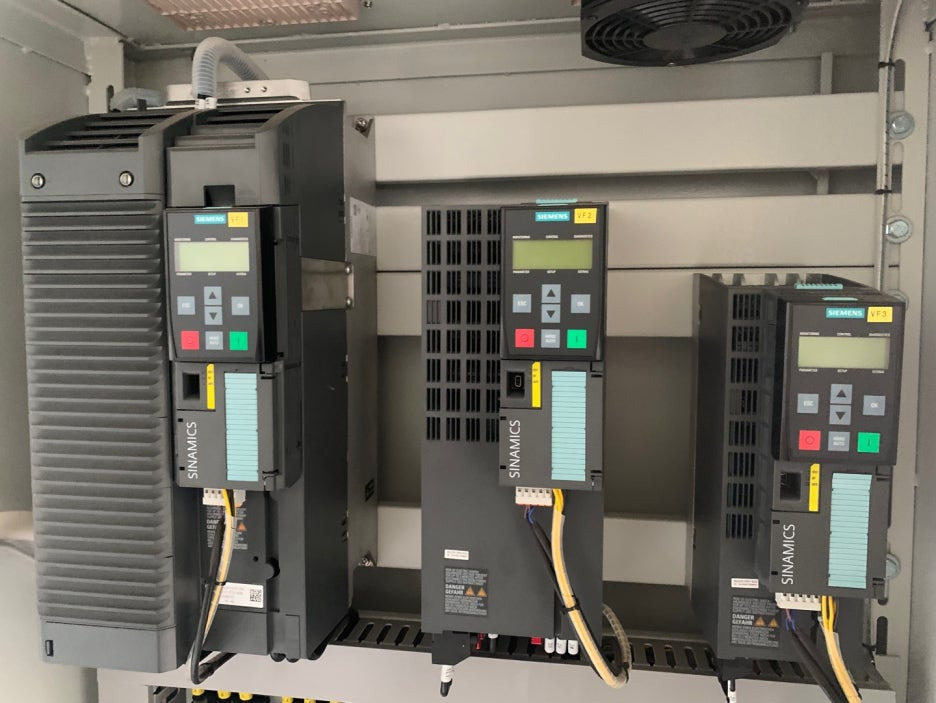

G120 드라이브 세팅
이후 S7-200 SMART, G120, HMI 전체 엔지니어링 서비스 및 시운전
테스트 후 정상 작동 확인!
✅ SIEMENS S7-200 SMART, G120, HMI 통합 엔지니어링 및 시운전 사례 – 국내 가축 분뇨 정화처리 설비 적용
수입 설비가 작동하지 않는 이유: SIEMENS 통합 엔지니어링으로 문제 해결
🏭 프로젝트 개요
- 설비 위치: 국내 가축 분뇨 정화처리장
- 설비 구성:

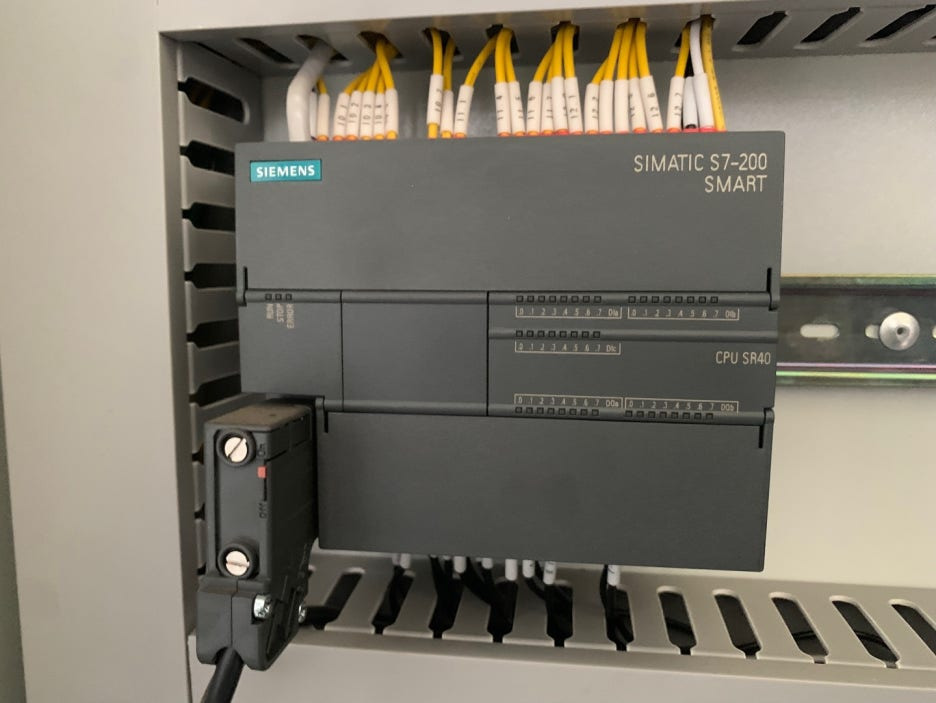

- PLC: SIEMENS SIMATIC S7-200 SMART
- 드라이브: SINAMICS G120
- 터치 패널: SIEMENS HMI
- 상황: 해외에서 들여온 자동화 설비가 설치 후 작동하지 않아 전체 생산라인 멈춤. 제어, 구동, 시각화 모두 재설정 필요
🔍 문제 진단
현장에서 장비를 점검한 결과, 하드웨어 이상은 없었지만 다음과 같은 소프트웨어적 문제가 있었습니다:
- PLC 프로그램 미비 또는 불완전
- 드라이브 파라미터 설정 없음
- HMI 작화 구성 미완성
- PLC, HMI, 드라이브 간 통신 설정 누락
결국, 설비 전체를 새롭게 설정하는 수준의 엔지니어링 서비스가 필요한 상황이었습니다.
🛠 통합 엔지니어링 및 프로그램 작성
1. PLC 프로그램 구축
- 공정 흐름에 맞춘 입력/출력 로직, 타이머, 시퀀스 구성
- 비상 상황 대응 로직 포함
2. 드라이브 설정 및 통신 연동
- G120 드라이브 파라미터 설정
- 운전/정지 제어 신호 연동
3. HMI 작화 작업
- 설비 전체 흐름 시각화
- 사용자 조작 버튼, 상태 표시, 경고 알람 구성
- 직관적이고 현장 친화적인 UI 디자인
🧪 시운전 및 검증 테스트
- 시운전 진행하여 각 공정 구간 제어 및 피드백 확인
- PLC↔HMI↔드라이브 간 데이터 흐름 테스트
- 센서 신호에 따른 작동 반응 및 안정성 테스트
- 공정 간 자동 연계 제어 확인
✅ 최종 결과 및 고객사 피드백
- 설비 완전 작동, 기존 문제 해결
- 수입 설비라도 국내 운용 환경에 맞는 프로그램 세팅 완료
- 고객 만족도 높음: “지멘스 제품인데도 국내에서 쓸 수 없던 장비가 살아났다”
