SIEMENS SINAMICS S120 드라이브 보드 손상 및 수리 작업
위치: 금속 가공 공장 내 지멘스 자동화 생산 라인
모델명: SINAMICS S120
내용: SIEMENS SINAMICS S120 드라이브 보드 수리 및 교체 작업
대체가 어려운 제품이라 긴급한 수리가 요구되는 상황
조치: 긴급하게 문제가 되는 제품을 인도받음
문제가 되는 SINAMICS S120 드라이브를 분해하여 전체 내부 상태 확인

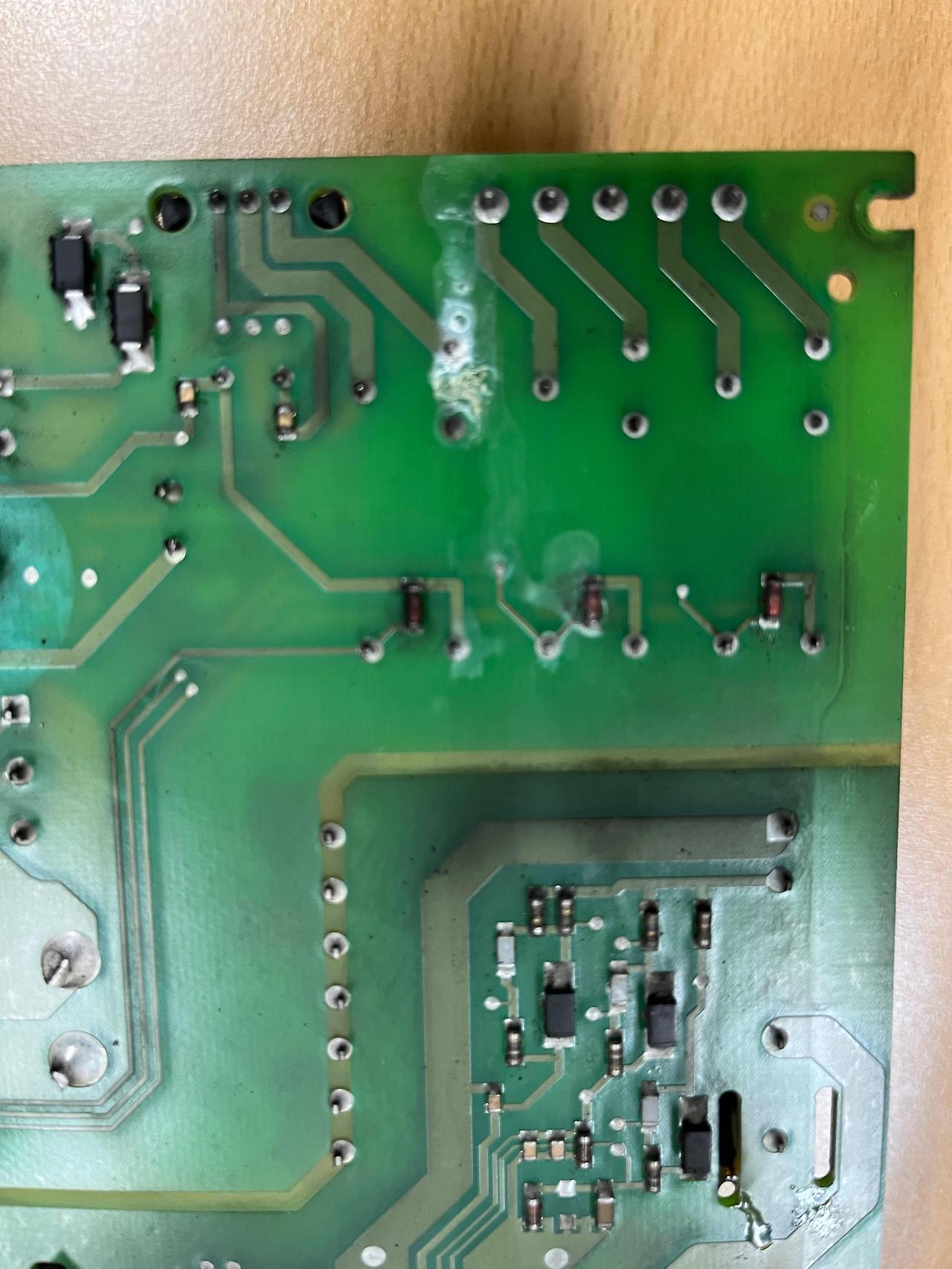

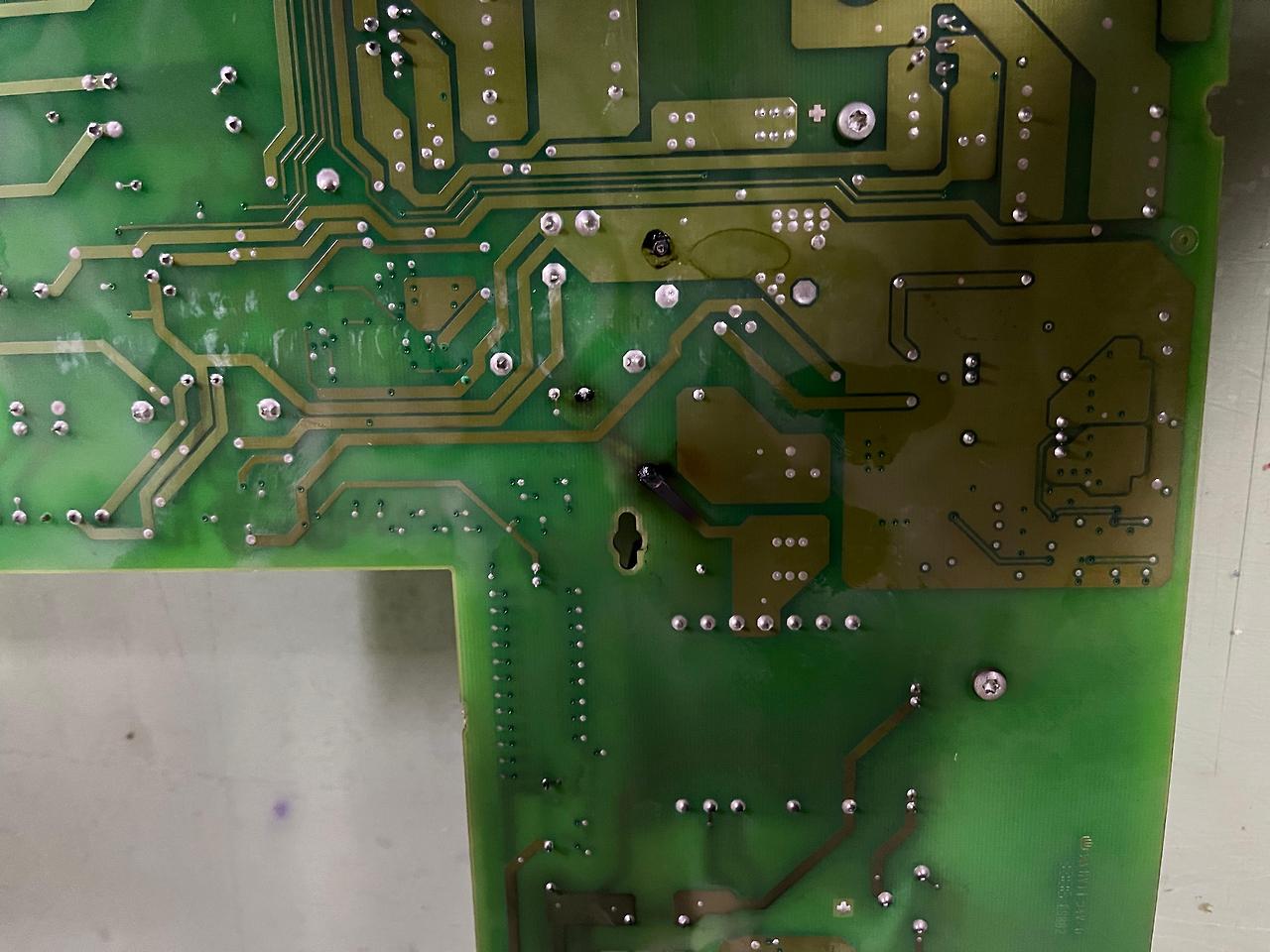

이후 드라이브 내 보드에 심한 손상이 있는 것을 발견
수리가 불가할 정도로 손상이 크다는 것을 확인하고
빠르게 대체 보드를 수급하여 교체 작업 진행
테스트 후 정상 작동 확인!
✅ 시멘트 생산설비 내 SIEMENS S7-300 PLC 트러블슈팅 – 현장 긴급 복구 사례
SIEMENS S7-300 에러 발생 시, 어떻게 복구해야 하는가? 실현장에서의 대응 사례
🏭 현장 개요
- 설비 위치: 국내 대형 시멘트 제조 공장
- 제어 시스템: 지멘스 SIMATIC S7-300 PLC
- 이슈 요약:
- 생산라인 가동 중 S7-300 에러 발생
- 전체 설비 정지로 생산 손실 심각
- 정밀 진단 및 빠른 복구 서비스 요청
⚠ 발생한 문제와 고객의 고민
고객사에서는 내부 기술팀이 몇 차례 자체 점검을 시도했으나, PLC 내부 프로그램 구조나 상세 조건 흐름에 대한 전문 지식 부족으로 인해 원인을 파악하지 못했습니다.
- 증상:
- CPU LED 상태 지속 점멸
- HMI 화면은 멈춤 상태
- 입출력 반응 없음
- 우려:
- 고장이 반복될 경우 공장 가동률 지속 저하
- PLC 교체가 필요한 상황인지 불확실
🧩 분석 및 복구 과정
1. 사전 준비 및 결선 구조 검토
- 도면 확보 후, 배선 누락이나 결선 오류 여부를 1차 확인
- 파워서플라이, 인터페이스 모듈, 확장 I/O 상태 확인
2. 에러 상태 재현 및 원인 추적
- 현장에서 문제 상황을 재현하면서 에러 주기적 발생 확인
- 접속 후 진단 버퍼 확인 → 반복 오류 발생 위치 추적
3. PLC 프로그램 접속 및 조건 분석
- 특정 상황에서 무한 루프가 발생하며 PLC 리셋 유도됨을 파악
4. 프로그램 수정 및 업로드
- 기존 조건 로직 변경
- 안전 조건 인터락 추가
- 테스트 후 HMI 및 전체 I/O 정상 작동 확인
✅ 시운전 및 결과
- 모든 수정 이후 시운전 완료
- 반복된 에러는 발생하지 않음
- 생산 라인 완전 복구 및 재가동
- 문제 전과 동일한 생산속도와 제어 반응 회복
💬 고객 피드백
- "장비를 교체하지 않고도 문제를 정확히 찾아 해결해 주셔서 비용도 절약하고, 시간을 크게 줄일 수 있었습니다."
📞 언제 이런 서비스가 필요할까요?
- 구형 SIEMENS PLC가 에러를 일으켜도 신뢰할 수 있는 분석 인력이 없을 때
- 제조라인 전체를 멈추는 고장이 발생했지만 교체가 아닌 복구를 원할 때
- 단순 고장이 아니라 프로그램 분석과 조건 로직 조정이 필요한 상황에서
테크이즈
Techease
지멘스 PLC, HMI, Drives 판매 및 엔지니어링, 시운전, 수리
S5/S7 PLC, Network, HMI & Drive
엔지니어링 서비스 / 제품 문의
Email: techease8084@gmail.com
Phone: 010-2110-9535
필요한 지멘스 제품에 대해 문의주시면
성실히 답변드리겠습니다.
